燃料：燃油、燃氣等燃料
壓力等級：≤2.5MPa
規格： YGL 0.69～1.4MW
YLW 1.4～14MW
應用行業：
石化、化學、塑料、橡膠、油脂、紡織、木材、涂裝、建筑、食品、空調、造紙、紙板等工業。
燃氣（燃油）導熱油鍋爐，是以燃氣、燃油或乙醇為燃料，以導熱油為導熱載體，可作為350℃以下各種環境下的高溫熱源，廣泛應用于各種需要進行高溫加熱或烘干的各行各業。本產品具有溫度高、壓力低、控溫精確、熱能利用率高的優點。本產品還可以選配蒸汽發生器，產生1.3MPa以下的飽和蒸汽供用戶使用。燃氣（燃油）導熱油鍋爐由我公司自行研發的新型YY(Q)W系列導熱油爐，是我公司根據多年的設計制造經驗，結合歐洲先進技術，吸收國內外同行先進的成功經驗，精心研制而成。
產品的實用性、經濟性和安全性，系統具有以下性能和特點：
●為用戶提供穩定的高溫熱源，本公司產品均具有10%設計余量；
●系統具有高效率，低能耗經濟設計，使導熱油爐整體熱效率大于94%；
●具備不損傷熱載體的爐體構造，可以使熱媒的使用壽命大大延長；
●采用國內同行最先進的自控手段，可使導熱油總管出口溫度控制在±1℃；
●有完善的安全檢測裝置，防止導熱油爐危險運行狀態的出現；
●整體系統每臺設備維修、檢查簡便。

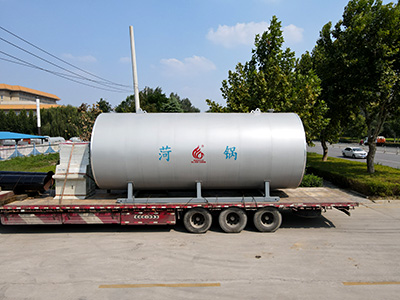

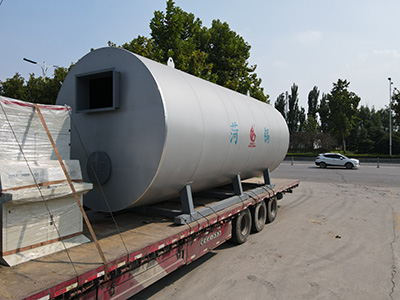

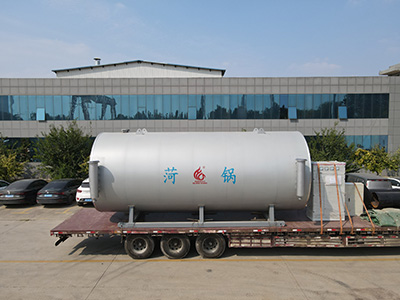

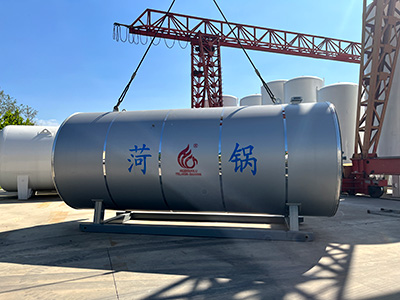

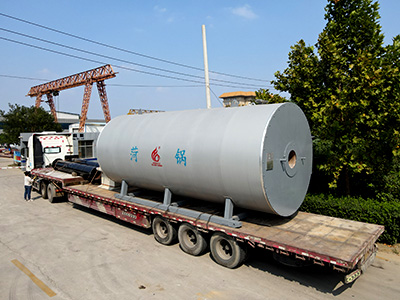

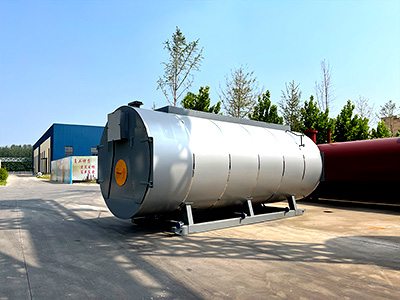

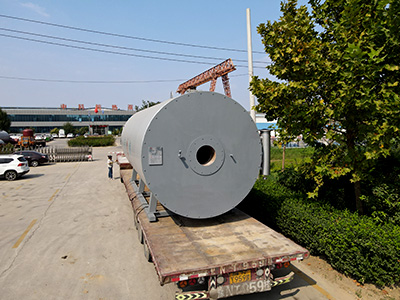

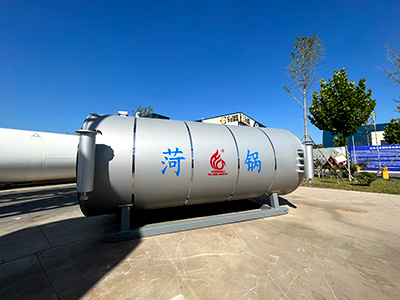

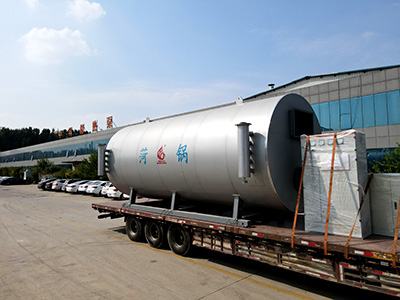

YY(Q)W系列導熱油爐(有機熱載體爐)為快裝臥式強制循環燃油(氣)導熱油爐(有機熱載體爐)。本系列導熱油爐(有機熱載體爐)結構緊湊，受熱面由內、中、外(或內、外)密排的圓盤管構成，內層管為輻射受熱面。中、外盤管為對流受熱面。燃料在內盤管組成的燃燒室內燃燒放熱，經輻射受熱面吸收大部分熱量后，高溫煙氣進入對流受熱面進行換熱。換熱后的煙氣經爐本體出煙口排出，進入空氣預熱器，與空氣充分換熱，換熱后的煙氣再進入冷凝器，與水進行換熱，最后煙氣溫度降低至100℃以下，經煙囪排入大氣。
| 撬裝系列有機熱載體爐參數表 | |||||||
| 供熱量10kcak/h | 30 | 60 | 80 | 100 | 120 | 160 | |
| 額定功率MW | 0.35 | 0.7 | 0.95 | 1.2 | 1.4 | 1.9 | |
| 額定工作壓力 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| 額定出口溫度MPa | 300°C | 300°C | 300°C | 300°C | 300°C | 300°C | |
| 本體容油量 | 0.237 | 0.64 | 0.7 | 0.92 | 1.07 | 1.58 | |
| 循環流量m/h | 28.354 | 56.7 | 76.96 | 97.2 | 118.46 | 153.9 | |
| 配管聯結直徑DN | 80 | 100 | 100 | 125 | 125 | 150 | |
| 電控柜型號 | DK-350 | DK-700 | DK-950 | DK-1200 | DK-1400 | DK-1900 | |
| 裝機容量KW | 10 | 20 | 25 | 30 | 30 | 45 | |
| 外形運輸尺寸 | 長度mm | 6980 | 7680 | 8150 | 8650 | 9080 | 9880 |
| 寬度mm | 2650 | 2850 | 2950 | 3050 | 3050 | 3100 | |
| 高度mm | 2650 | 3050 | 3660 | 3660 | 3660 | 3680 | |
| 最大運輸重量T | 5 | 8.26 | 9.68 | 10.94 | 11.63 | 13.42 | |
* 以上產品數據僅供參考，具體信息請參考實際產品和產品手冊。除非另有規定，本網站涉及的所有數據解釋權均歸山東中杰特種裝備股份有限公司所有。
原材料為采用業內龍頭公司定扎鋼板，確保原材料質量穩定可靠；有效減少了縱、環縫數量和封頭拼接焊縫，筒體僅需要切掉毛邊，無大塊廢料，提高了材料利用率并且保證了產品質量。
常規碳鋼埋弧焊絲焊劑采用美國林肯焊絲焊劑，確保焊接質量穩定可靠，外觀成型美觀；
油漆分為國內和進口漆兩種選擇，噴漆后外觀美觀，油漆耐候性好。
1、激光下料，下料精度高，誤差在0.05毫米以內，確保了焊接質量；換熱器折流板可直接激光切割。
2、厚度≤10㎜不銹鋼縱環焊縫采用等離子焊，單面焊雙面成型，減少了焊絲用量，比埋弧焊減少了碳弧氣刨工序，避免了滲碳，外觀成型美觀，熱輸入小，焊接質量好，射線檢測合格率在99%以上
3、氬弧自動焊機，焊接質量好且穩定，焊縫外觀成型美觀。
產品制造分為下料、封頭壓制、卷筒、縱縫環縫焊接、組焊、機加工、熱處理、水壓試驗、噴砂、噴漆等十幾個工序組，每個工序都配備專業人員，并且工序內再做二次分工，有效提高工作效率和產品質量。
